一章 引言（SHHZBX-2020電力體制改革“多通道波形記錄分析儀"售后有保障）
1.1 儀器簡介
是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０澹褂脩艨梢酝ㄟ^(guò)記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。
儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。
儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。
1.2特性和技術參數（SHHZBX-2020電力體制改革“多通道波形記錄分析儀"售后有保障）
1.2.1 軟件功能與特點
儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：
1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作
3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形
4 可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線
5 提供了諧波分析工具，可以對采集的信號進行諧波分析，諧波次數為1024次
6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算
7 計算選定通道信號的有效值，功率
8 對選定的三相信號進行功率和對稱性分析
9 繪制選定信號的相量圖
10 通過軟件選擇通道信號類型：直流瞬時值或者交流有效值
11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗?zāi)０?，軟件自?dòng)計算試驗結果參數。
12 儀器能夠自動生成WORD試驗報告，Excel試驗報告
13 試驗報告對曲線進行自動標識，使試驗報告制作實現*自動化
14 所有采樣通道的名稱和單位都可以重新定義
15 各種試驗的試驗環境設置和儀器設置自動保存
16 自動計算各種試驗?zāi)０宓脑囼?yàn)參數
17 簡單方便的通道濾定方式
18 使用U盤或移動硬盤等存儲設備方便的導出試驗數據
19 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕
20 采用防抖動處理，避免用戶錯誤操作
1.2.2 硬件特點
儀器的硬件系統特性和技術參數如下：
1 12路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道大允許輸入電壓<10V）
2 電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇
3 信號采集偏差： -400V~400V 偏差<0.5V
-200V~200V 偏差<0.2V
-10V~10V 偏差<0.01V
-20mA～20mA 偏差<0.02mA
-100mV~100mV 偏差<0.2mV
頻率測量30-170Hz 偏差<0.1Hz
4 12路有源節點開關量測量通道，開關量信號范圍DC12-220V
5 3路開關量輸出通道，開出量大開斷能力AC220V/1A
6 分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據
7 2個USB口用于數據下載或鍵盤/鼠標輸入
8 12.1寸大彩屏顯示，觸摸屏方式實現人機交互
9 儀器自帶8G數據存儲空間
10 采樣通道輸入阻抗
-10V~10V電壓檔位 輸入阻抗820k歐
-200V~200V電壓檔位 輸入阻抗820K歐
-400V~400V電壓檔位 輸入阻抗820K歐
-20mA~20mA電流檔位 輸入阻抗50歐
-100mV~100mV電壓檔位 輸入阻抗 >10M
第2章 組成（SHHZBX-2020電力體制改革“多通道波形記錄分析儀"售后有保障）
2.1硬件組成

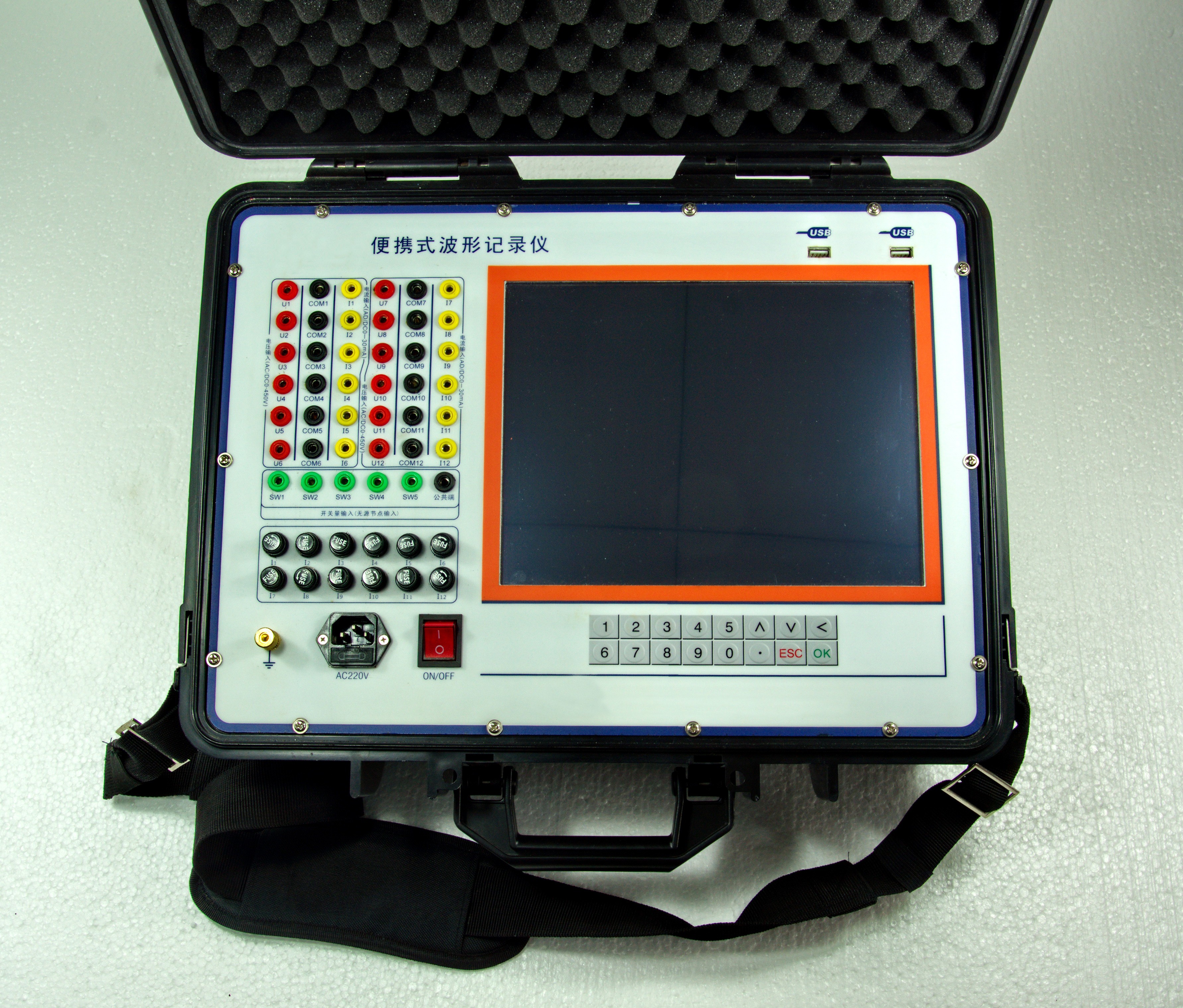

便攜式錄波儀的儀器實物如圖1所示。儀器面板的詳細結構如圖2所示，面板上的區域功能如下。
1）區域1是試驗接線區，所有的試驗接線都在該區域完成，對應的通道一次為:
第1組模擬量通道 CH1 對應U1,COM1,I1
第2組模擬量通道 CH2 對應U2,COM2,I2
第3組模擬量通道 CH3 對應U3,COM3,I3
第4組模擬量通道 CH4 對應U4,COM4,I4
第5組模擬量通道 CH5 對應U5,COM5,I5
第6組模擬量通道 CH6 對應U6,COM6,I6
第7組模擬量通道 CH7 對應U7,COM7,I7
第8組模擬量通道 CH8 對應U8,COM8,I8
第9組模擬量通道 CH9 對應U9,COM9,I9
第10組模擬量通道 CH10 對應U10,COM10,I10
第11組模擬量通道 CH11 對應U11,COM11,I11
第12組模擬量通道 CH12 對應U12,COM12,I12
2）區域2是電流通道保險，每個電流通道都裝有0.2A的保險管
3）面板的右邊是12.1寸觸摸顯示屏，可以通過觸摸屏完成對儀器的所有控制。
4）右下方展示了儀器的面板鍵盤，接盤結構如圖3所示，詳細的按鍵功能如下。
1> 0~9數字輸入按鍵
2> “." 小數點輸入按鍵
3> ∧向上方向鍵，∨向下方向鍵
4> < 退格，刪除鍵
5> ESC 退出按鍵
6> OK 回車，確定鍵
國網巴電CPFL公司的輸電資產主要位于南大河州，輸電市場的份額占全州的56%。自成立以來，國網巴電CPFL公司堅持“市場化、長期化、本土化"經營，聚焦主責主業，穩健運營存量資產，穩妥拓展增量業務，緊盯輸電市場投資機遇，不斷提升投標競爭力，積極培育發展新動能，服務當?shù)亟?jīng)濟社會發展。
此次輸電項目招標共7個標段，涉及新增變電容量合計200萬千伏安，新建輸電線路1088千米。國網巴電CPFL公司中標的愛立沁項目為其中新增變電容量最大、投資規模排名在第二的重點項目。愛立沁輸電項目中標有助于進一步提升公司在巴西的品牌影響力，鞏固國網巴電CPFL公司的區域市場地位，增強核心功能、提升核心競爭力，持續提高國際化經營質效，以國際業務高質量發展服務公司高質量發展。
本公司是專業生產“多通道波形記錄分析儀"高壓電力設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。
本產品攜帶方便、測量快速，抗干擾能力強，便于現場使用。在使用本儀器之前請仔細閱讀本產品的使用說明，如果在使用過程中遇到任何問題可與我們直接聯系！（上海來?yè)P(yáng)電氣轉載其他網站內容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內容僅供參考。版權歸原作者所有，若有侵權，請聯系我們刪除。）
